動力電池（伺服）擠壓試驗(yàn)機(jī)技術(shù)參數(shù)

一、擠壓試驗(yàn)按照如下步驟進(jìn)行：

1.單體蓄電池安全性試驗(yàn)

單體蓄電池按6.1.3方法充電。

按下列條件進(jìn)行試驗(yàn)：

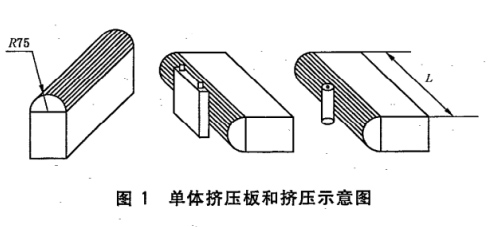

——擠壓方向：垂直于蓄電池極板方向施壓（參考圖1所示）

——擠壓板形式：半徑75mm的半圓柱體，半圓柱體的長度（L）大于被擠壓電池的尺寸；

——擠壓速度：（5±1）mm/s；

——擠壓程度：電壓達(dá)到0V或變形量達(dá)到30%或擠壓力達(dá)到200kN后停止擠壓。

觀察1h。

2.蓄電池模塊安全性試驗(yàn)

擠壓試驗(yàn)按照如下步驟進(jìn)行：

a. 蓄電池模塊按6.1.4方法充電。

b. 按下列條件進(jìn)行試驗(yàn)：

——擠壓板形式：半徑75mm的半圓柱體，半圓柱體的長度大于被擠壓電池的尺寸，但不超過1m；

——擠壓方向：與蓄電池模塊在整車布局上最容易受到擠壓的方向相同。如果最容易受到擠壓的方向不可獲得，

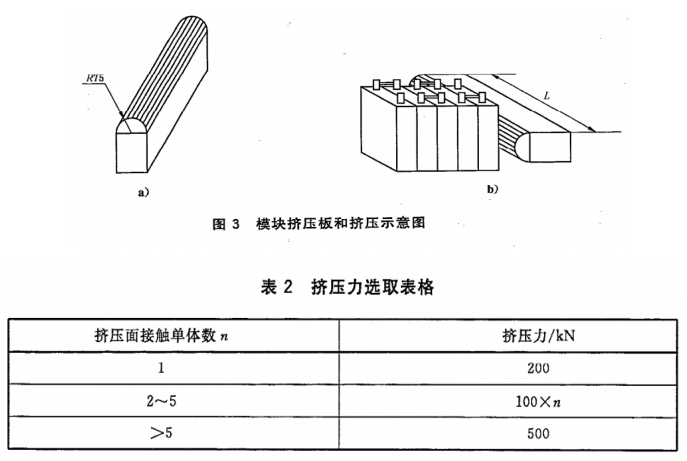

則垂直于單體蓄電池排列方向施壓（參考圖3所示）；

——擠壓速度：（5±1）mm/s；

——擠壓程度：蓄電池模塊變形量達(dá)到30%或擠壓力達(dá)到蓄電池模塊重量的1000倍和表2所列數(shù)值中較大值；

——保持10min。

c. 觀察1h。

二、針刺試驗(yàn)按照如下步驟進(jìn)行：

單體蓄電池按6.1.3方法充電；

用Φ5m～Φ8mm的耐高溫鋼針（針尖的圓錐角度為45°～60°，針的表面光潔、無銹蝕、氧化層及油污），以（25±5）mm/s的速度，從垂直于蓄電池極板的方向貫穿，貫穿位置宜靠近所刺面的幾何中心，鋼針停留在蓄電池中；

觀察1h。

針刺試驗(yàn)按照如下步驟進(jìn)行：

蓄電池模塊按6.1.4方法充電；

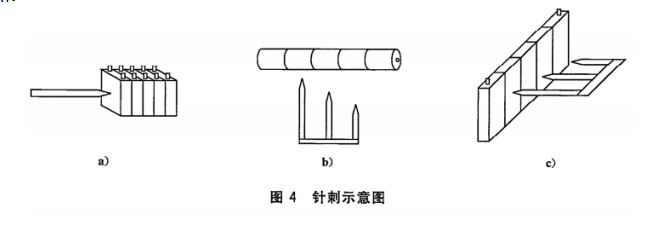

用Φ6m～Φ10mm的耐高溫鋼針（針尖的圓錐角度為45°～60°，針的表面光潔、無銹蝕、氧化層及油污），以（25±5）mm/s的速度，從垂直于蓄電池極板的方向，依次貫穿到少3個單體蓄電池（鋼針停留在蓄電池中，參考圖4所示）；

觀察1h。

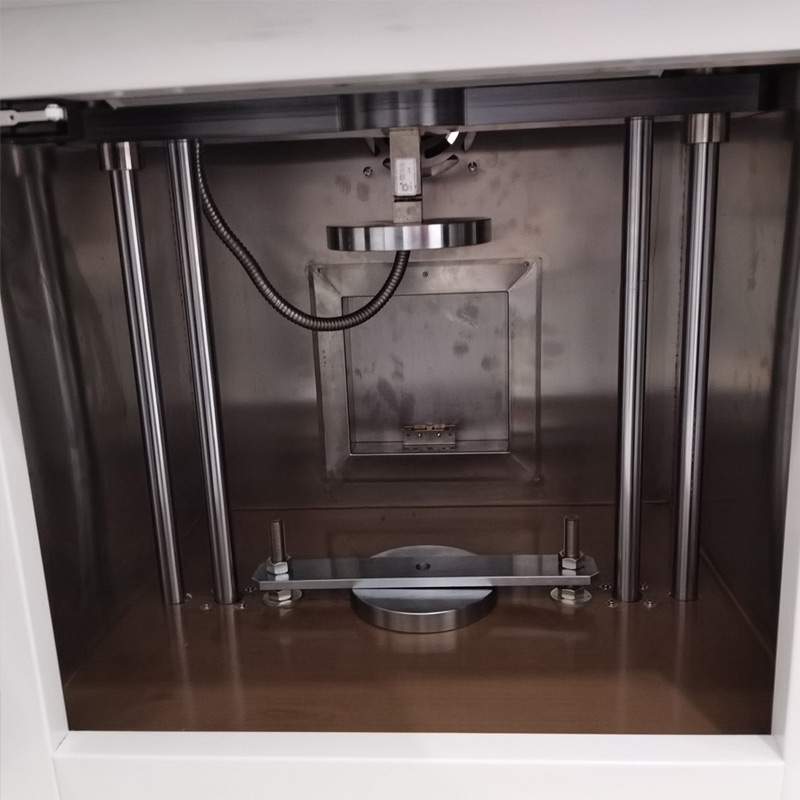

三、主要技術(shù)參數(shù)
