產品用途:

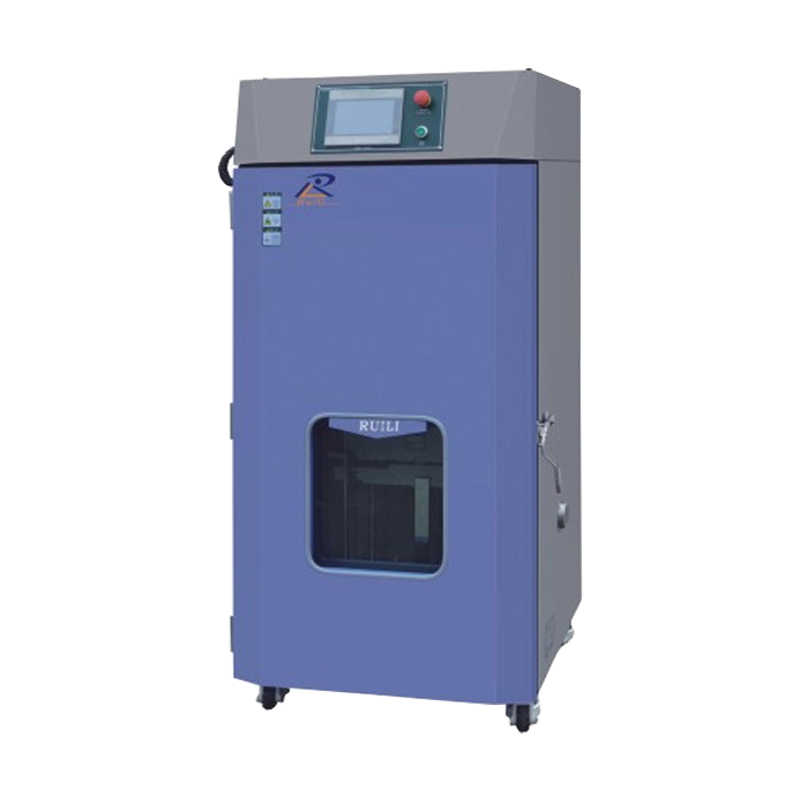

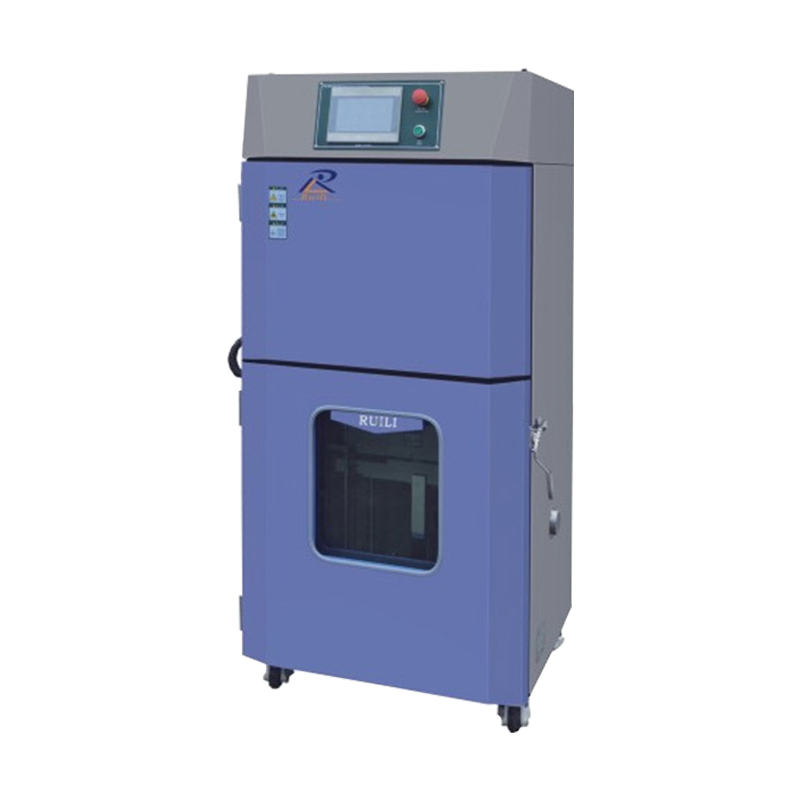

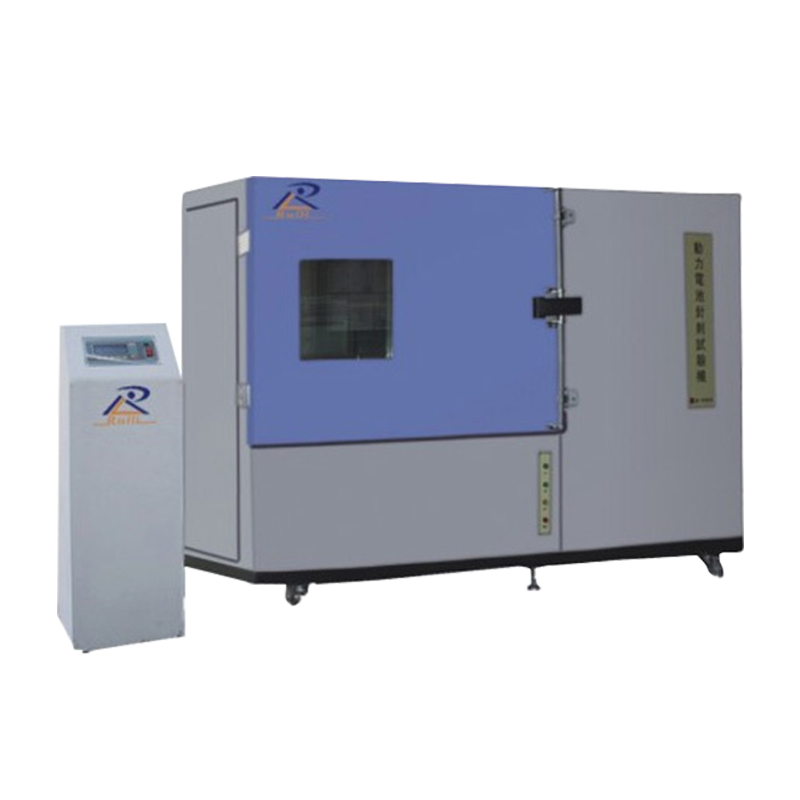

電池針刺試驗機通過針刺試驗檢驗電池的安全性能，通過實時試驗數據(如電池電壓、電池表面最高溫度、壓力視頻數據進行實驗結果判定)針刺試驗結束后電池應不起火，不爆炸、不冒煙;也是各電池廠家及研究所必不可少的檢測設備。
產品特點：
Qc743老標準要求:
用直徑@3mm~8mm的耐高溫鋼針、以IOmm/s~40mmls的速度，從垂直于蓄電池模塊極板的方向貫穿至少三個蓄電池單體(鋼針停留在蓄電池中)
QC743新標準要求:
用6mm-o10mm的耐高溫鋼針(針尖的角度為60度，針的表面光潔、無銹蝕、氧化層及油污)、以20~30mm/s的速度，從垂直于蓄電池極板的方向，直至貫穿3個單體蓄電池(鋼針停留在蓄電池中。試驗后觀察1h)
標準依據：
GB/T 18332.2-2001電動道路車輛用金屬氫化物鎳蓄電池
QC/T 743電動汽車用鋰離子蓄電池
QC/T 744電動汽車用金屬氫化物鎳蓄電池 汽車動力電池的相關標準國際標準(ISOIIECISAE/JEVA/CEN等)、國際標準協會及"863計劃"電動汽車重大專項相關測試規范
QB/T2947.3-2008電動自行車用蓄電池及充電器第3部分
DBI2/T246-2005電動自行車鋰電池測試標準
GB 19521.11-2005鋰電池組危險貨物危險特性檢驗安全規范
GB/T31485-2015電動汽車用動力蓄電池安全要求及試驗方法
GB/T31486-2015電動汽車用動力蓄電池電性能要求及試驗方法
GB/T31467.3-2015電動汽車用鋰離子動力蓄電池包和系統測試規程
產品規格：
設備型號 | 測試空間 | 設備外形尺寸 |
RL-DZC-2T | 200×200x200 | W750xD650xH1800mm |
RL-DZC-5T | 600x600x600 | W1000xD900xH2200mm |
RL-DZC-9002D | 800x800×800 | W3000xD1200xH1300mm |
RL-DzC-9002T | 1000x1000x1000 | W3300xD150OxH1500mm |
輔助功能 | 電壓、溫度采集、視頻監控系統、滅火系統、安全防爆系統、煙霧排放系統、煙霧過濾系統 | |
針刺速度 | 0~80mm/min（可調），可按要求定制到200mm/min | |
測試空間 | 200x200x200mm、500x500x500mm、800x800x800mm、1000x1000x1000mm(可按要求定制) | |
外形尺寸 | 依實際設計為準 | |
選配指標 | 電壓選擇：0-1000v；溫度采集范圍：0~1200°℃；電壓、溫度精度：±1%FS；電壓分辨率：1mv；溫度分辨率：0.1C | |
主要技術指標 | 速度：0~80mm/min（可調），可按要求定制到200mm/min0~80mm ；針刺行程：0~1000mm；范圍內可選0~1000mm；結構：立式、臥式(可根據實際尺寸選擇)；耐高溫鋼針規格：直徑中3mm~$8mm；針刺方式：橫向、縱向；針刺變形量：無（如需要有則可選電腦控制）；針刺保持時間：0~99小時99分99秒；驅動方式：液壓；針刺速度精度：±0.1mm/s；力量精度：±1% | |
結構 | 箱體：立式或臥式結構與控制部分分開；通訊：無（如需要有則可選電腦控制）；耐高溫鋼針：直徑中3mm~$8mm,可按要求定制；數據采集模塊：獨立遠程采集隔離，多路電壓、溫度、電流采集通道、確保數據無誤；通道數量標配：2通道、4通道、8通道，多種數據采集系統（選配）；攝像監控系統：測試區域裝配高清攝像監控系統，并可遠程控制，具有防爆功能（選配） | |
標準配置 | 針刺主機1套,控制柜1套，直徑v3mm~u8mm耐高溫鋼針1套 | |
測試夾具 | 特定制作，根據樣品實際使用條件而定 | |
電源電壓 | AC380V 50HZ三相五線制 | |
使用環境 | 0°C~45℃ | |
