試樣限制

本試驗設備禁止易燃、易爆、易揮發性物質試樣及腐蝕性物質試樣的試驗、儲存生物的試驗、儲存強電磁發射源試樣的試驗及儲存

重量和尺寸

工作臺面尺寸

1000x1000mm L × W

機臺尺寸

約1200x1300x1150mm L × W × H

重量

≤430㎏

機臺功率及電源條件

機臺功率

1.5 KW

最大電流

5A

供電條件和電源

頻率允許波動范圍50/60 HZ±0.5ＨZ；TN-S方式供電或TT方式供電

保護地線接地電阻小于4Ω

要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須獨立控制本，設備使用箱內放置通電試料時，試料電源請使用外加電源，不得直接使用本機電源；

性能指標

使用環境條件

環境溫度為+25℃、相對濕度≤85%、試驗箱內無試樣條件下測得的數值

振動頻率

100~300rpm

振幅

25.4mm

最大試驗負載

100KG（重量超過范圍需說明）

工作時間

0-9999計時單位 秒、分、10分、小時、10小時可切換

顯示頻率精度

0.1rpm

頻率誤差

±2% rpm

振動方式

回轉式（跑馬式）

工作噪音

≤70db在機臺正前方離機臺1米并離地面1.2米處測量

試驗滿足條件及執行標準

ISTA_1A_2001運輸試驗

結構特征

機臺結構

精密型設計制造，外觀精美，超靜音工作

采用外包裝不銹鋼板承受臺面，保證長期使用不生銹

機臺四周圍板及控制箱采用冷軋鋼板烤漆處理

機臺底座采用重型槽鋼并配減震裝置，機臺運轉低噪音

機臺幾座加裝固定孔位，在現場安裝時可用膨脹螺絲將機臺定位

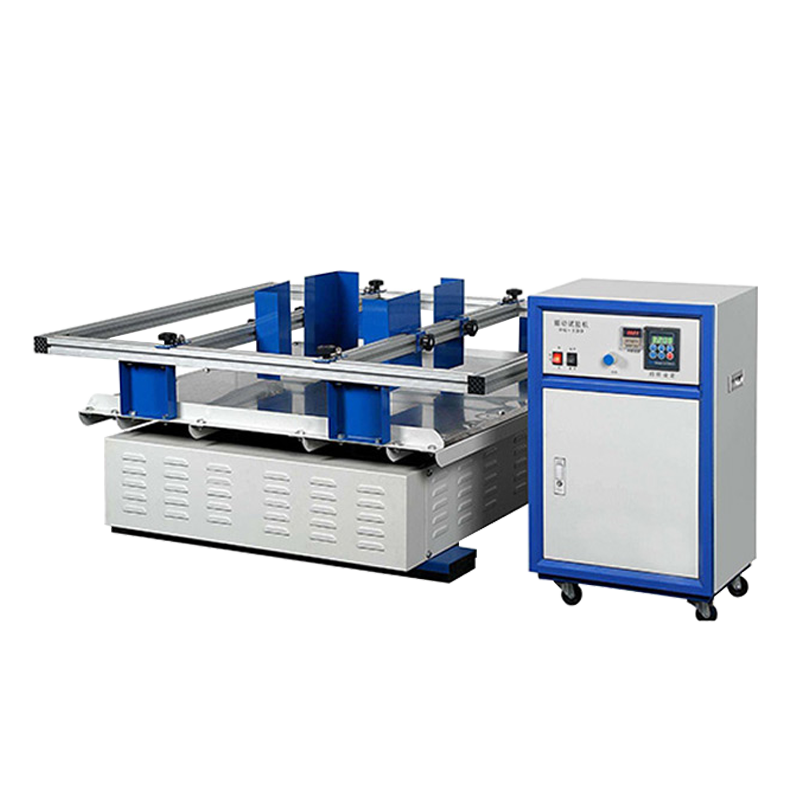

在振動臺面安裝樣品支撐架，根據客戶要求在支撐架中安裝兩條樣品固定架（如圖）

采用特殊制作凸輪機構，模擬跑馬式振動

同步靜噪皮帶傳動，噪聲極低

控制箱和實驗機臺為分體式

電氣控制系統

控制系統機構

采用液晶數位顯示控制器，可精確控制振動頻率

光電感應器精確記錄電機轉動速度

簡易的調節旋鈕控制振動頻率，操作簡單

直流電機調速，運行平穩，負載能力強
